En este proyecto CTG de generación de energía, MIESA desarrolla los cuadros de baja tensión para GCU y GTU con un enfoque integral: asumimos el alcance completo, desde la ingeniería hasta la fabricación y las pruebas.
Alcance completo, de la ingeniería a las pruebas
- Ingeniería básica y de control, incluida la arquitectura eléctrica y de protecciones
- Diseño frente a cortocircuito, puesta a tierra y arc-proof, para garantizar la seguridad y la fiabilidad operativa

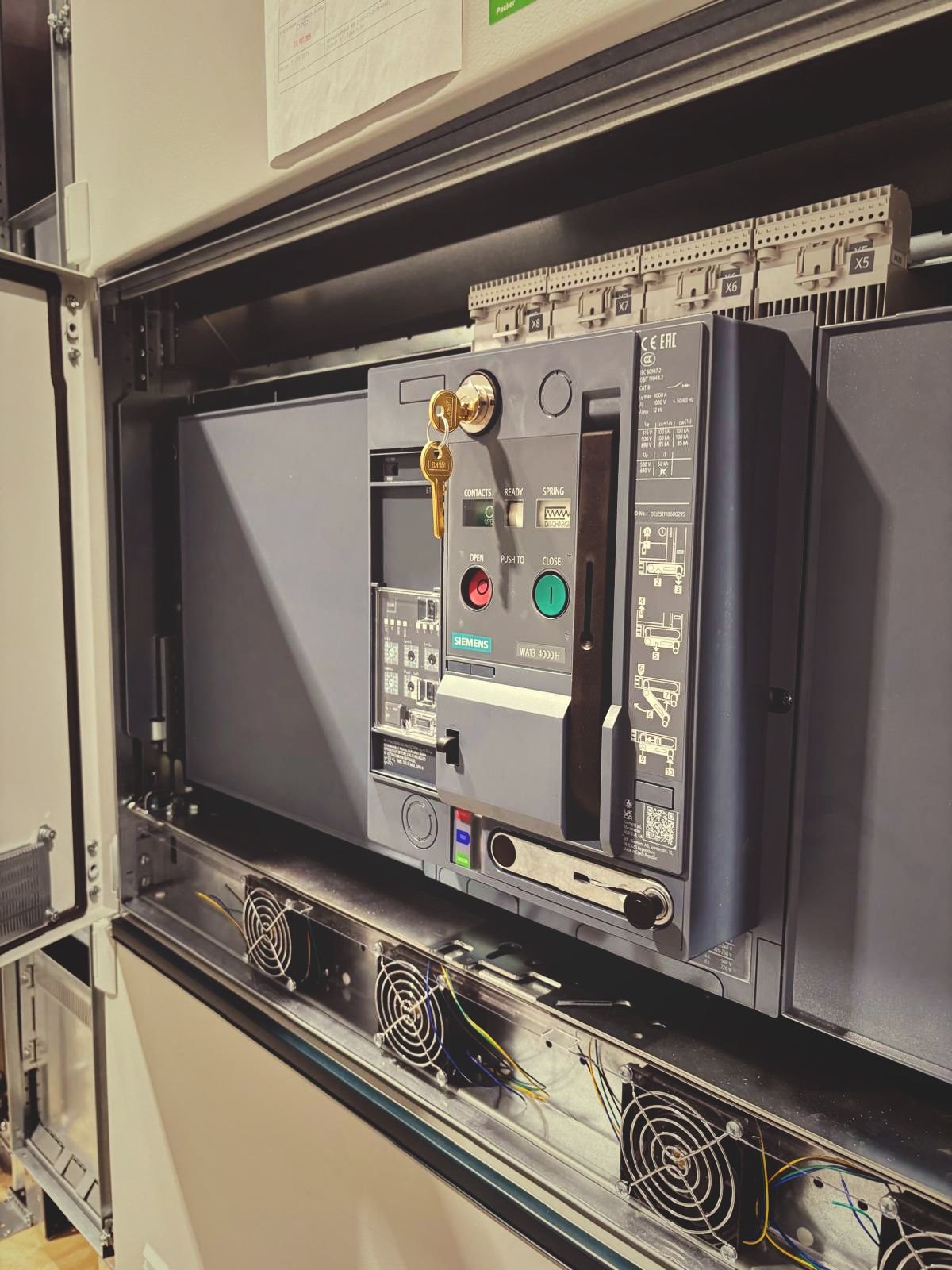

- Cuadros de baja tensión extraíbles Forma 4b de hasta 6.300 A, pensados para alta disponibilidad y mantenimiento seguro
- Integración de relés de protección SIPROTEC de Siemens, con lógica distribuida y comunicaciones IEC 61850 (GOOSE) y Modbus

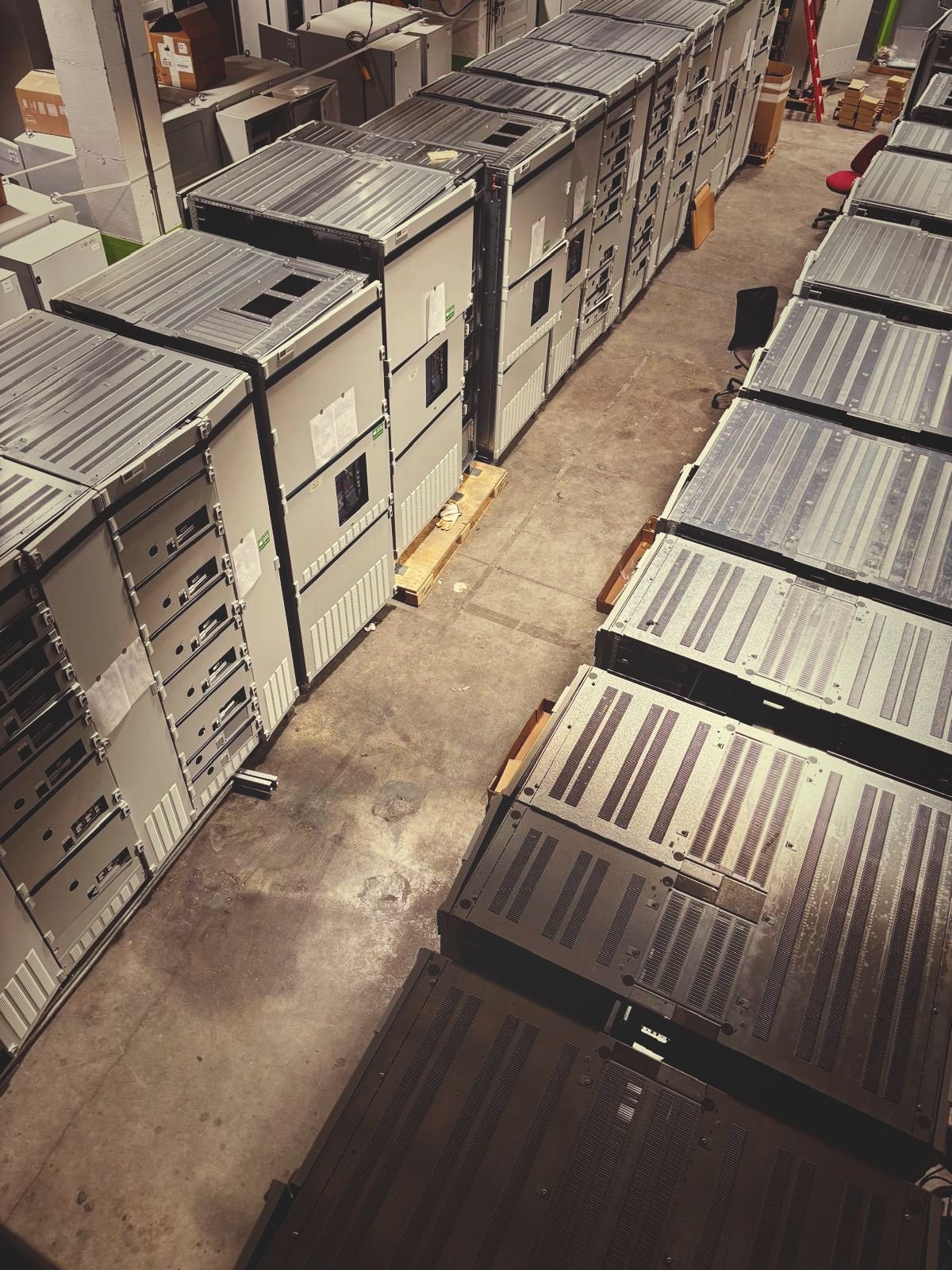

- Fabricación, ensamblaje y pruebas FAT en nuestro taller, asegurando la calidad antes de la integración en planta
Seguridad y disponibilidad por diseño
La compartimentación Forma 4b separa embarrados, unidades funcionales y bornas de salida, de modo que cada salida puede revisarse o sustituirse sin dejar fuera de servicio el resto del cuadro. Junto con el diseño arc-proof y la coordinación de protecciones, el resultado es una instalación preparada para las exigencias de una central de generación.
Un proyecto que refleja nuestra capacidad para abordar infraestructuras energéticas complejas, combinando ingeniería eléctrica, integración tecnológica y fabricación propia, apoyándonos en soluciones de referencia del mercado como Siemens.
