En este proyecto de revamping transformamos una instalación obsoleta, basada en lógica cableada y PLCs heredados, en una arquitectura moderna, segura y eficiente. Partimos de la ingeniería inversa de lo existente para no perder ninguna función del proceso.

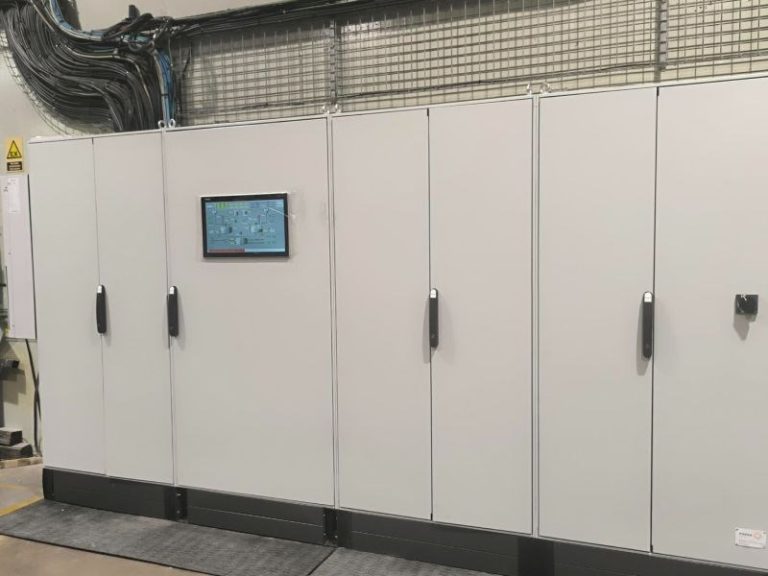

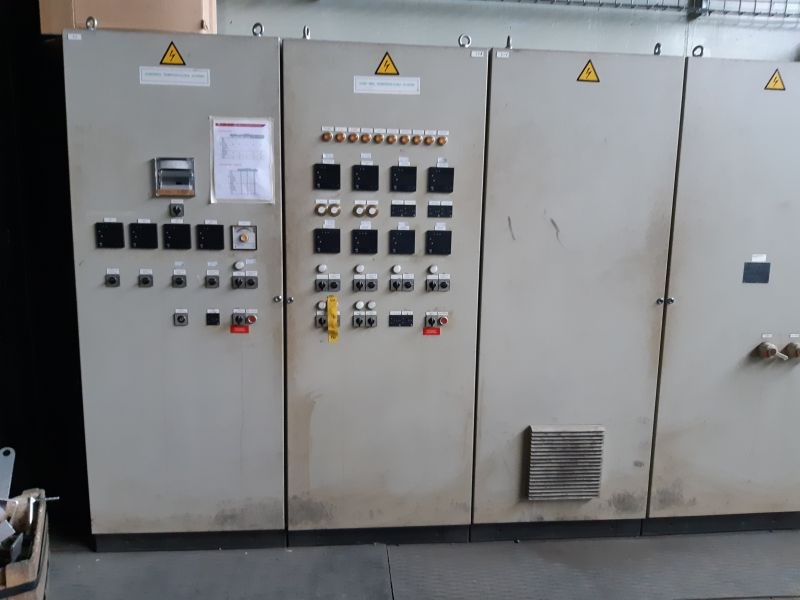

Cuadros de fuerza y control: de la lógica cableada a los nuevos armarios con PLC S7-1500 y HMI

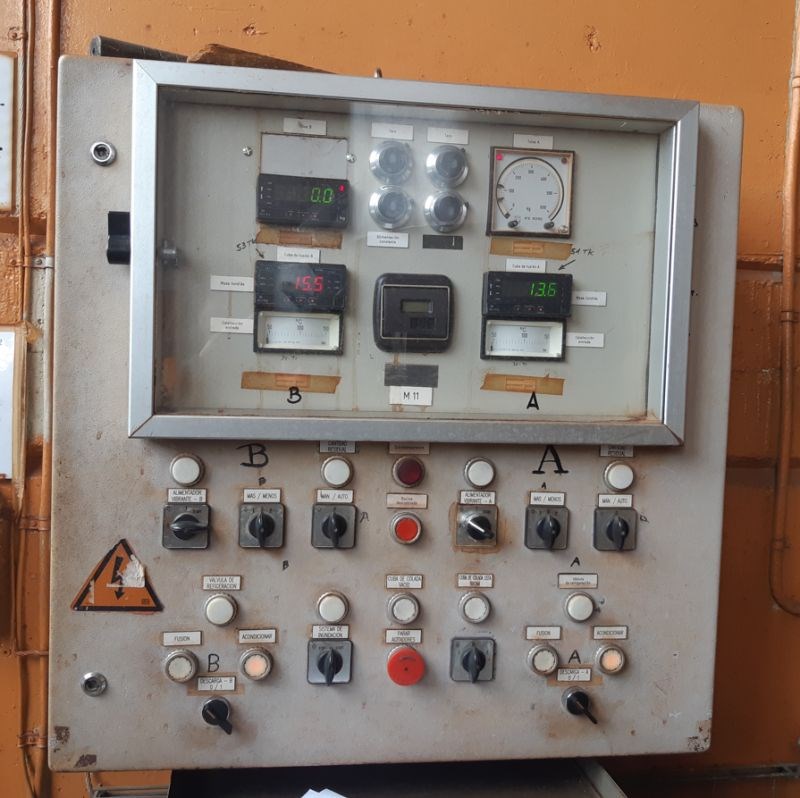

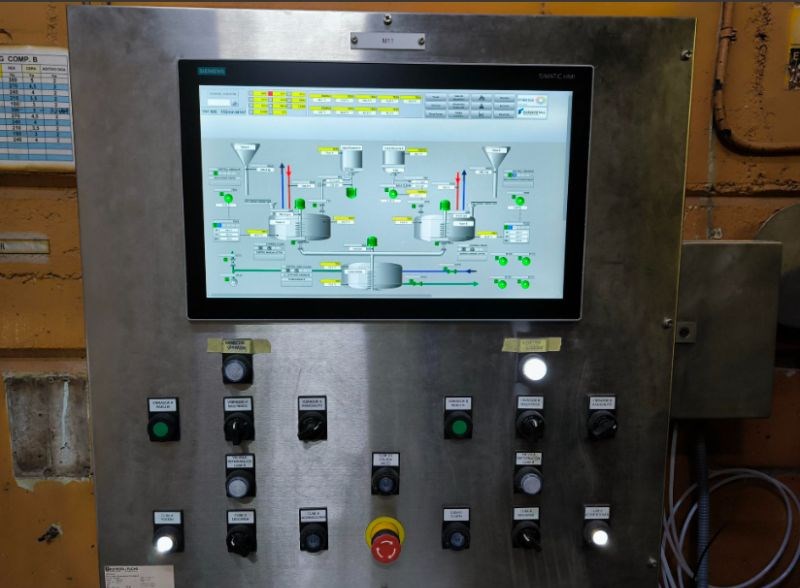

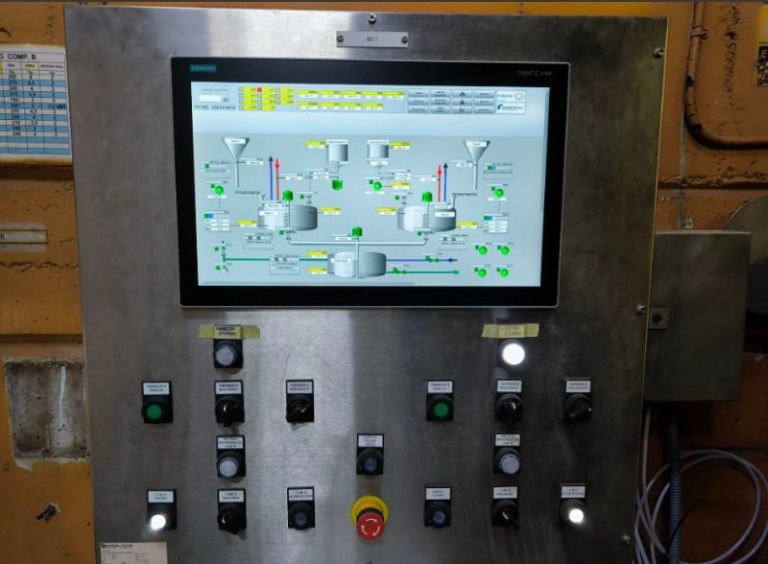

Pupitre del horno: de los indicadores analógicos a una pantalla HMI en WinCC Unified
Qué hicimos
- Sustitución de los cuadros antiguos de fuerza y control

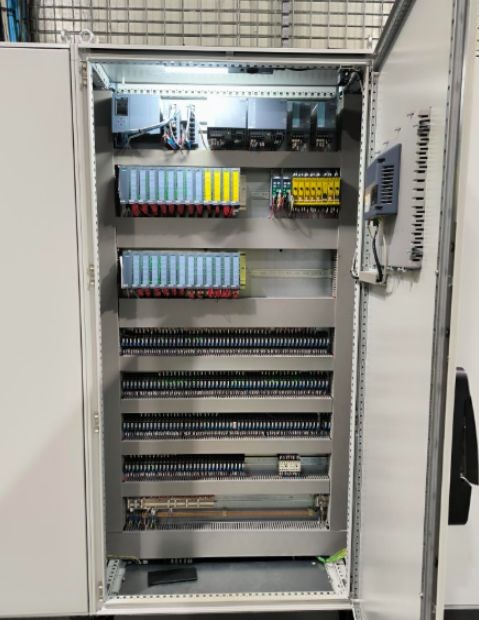

- Migración de dos PLCs PLS 511 a un Siemens S7-1500 con zona SIL
- Renovación completa de las cajas de campo conforme a la normativa ATEX
- Planos generados en EPLAN, con toda la documentación actualizada
- Dos nuevas pantallas HMI en TIA Portal WinCC Unified, con librerías estandarizadas
- Vallado de seguridad con bloqueos en el acceso al horno
Resultados
- Mayor fiabilidad y disponibilidad de la instalación
- Cumplimiento normativo en seguridad funcional (SIL) y ATEX
- Operación más sencilla y estandarizada desde las nuevas HMI
- Más seguridad para las personas en el entorno del horno
